音頻掃描器

電源開關及指示燈
  1. Fo測定按鍵:要測定喇叭之 Fo 值時,須按入此鍵。
  2. 起掃鍵 :按入此鍵,則可利用起掃頻率粗調旋鈕(5) 以及微調旋鈕(6) 來設定掃描的 起掃頻率,範圍可由 20 Hz 至 20 KHz 任意設定,其設定的頻率可由頻率表 (14) 直接讀出。
  3. 止掃鍵 :按入此鍵,則可用 止掃旋鈕 (7) 來設定掃描的止掃頻率,範圍可由 20Hz 至 20KHz 任意設定,其設定的頻率可由頻率表(14) 直接讀出。
  4. 起掃頻率粗調旋鈕:可大幅度的改變起掃頻率值。
  5. 起掃頻率微調旋鈕:可小幅度的改變起掃頻率值。
  6. 止掃頻率調整旋鈕:可用來調整止掃頻率值。
  7. 自動掃描鍵 : 按入本鍵之後,本機將在所設定的起掃頻率與止掃頻率間,自動 地來回掃描振盪。如不按此鍵,而按(3)或(4),則本機所輸出之訊號, 將只是固定頻率,而不是掃描頻率的信號。在自動掃描鍵(8) 按入時, 止掃點的頻率必需高於起掃點的頻率才可以自動掃描。
  8. 掃描速度控制旋鈕 :快慢可以自由調整,並附有時間刻度,單位為秒。速度可 調範圍由 0.3 秒至 40 秒無段可調。
  9. 音量控制粗調旋鈕:可大幅度調整輸出電壓大小。
  10. 音量控制微調旋鈕:可小幅度改變輸出電壓大小。
  11. 訊號輸出端子:接喇叭、耳機、喇叭箱、受話器或壓電發聲等受測物。
  12. 數字型電壓表:顯示輸出電壓之 RMS 值。
  13. 頻率表:20Hz-20KHz,四位數字顯示頻率表,解析度 1Hz,自動換檔,單位 KHz

電聲分析儀

功能介紹與說明
  1. 品名: 電聲分析儀
  2. 用途: 專用來測試各種電聲元件電聲特性的分析儀器,可測試:頻率響應曲線、靈敏度、響度值、直流電阻、交流阻抗值、交流阻抗曲線、失真值、失真曲線、正負極性、最低諧振頻率值等等電聲電氣特性。
  3. 品牌: SUNLILAB
  4. 原理: 產生所需要的測試信號及對輸入訊號的處理、控制、放大、編輯、計算,並經由彩色顯示器來顯示所有的測試項目與結果。
  5. 功能: 測試送話器、受話器、耳機、喇叭、手柄等等產品的頻率響應曲線、靈敏度、響度值、直流電阻、交流阻抗值、交流阻抗曲線、失真值、失真曲線、正負極性。
  6. 檢測對象: 受話器製造商、送話器製造商、電話機手柄加工廠、耳機製造商、檢測實驗單位。

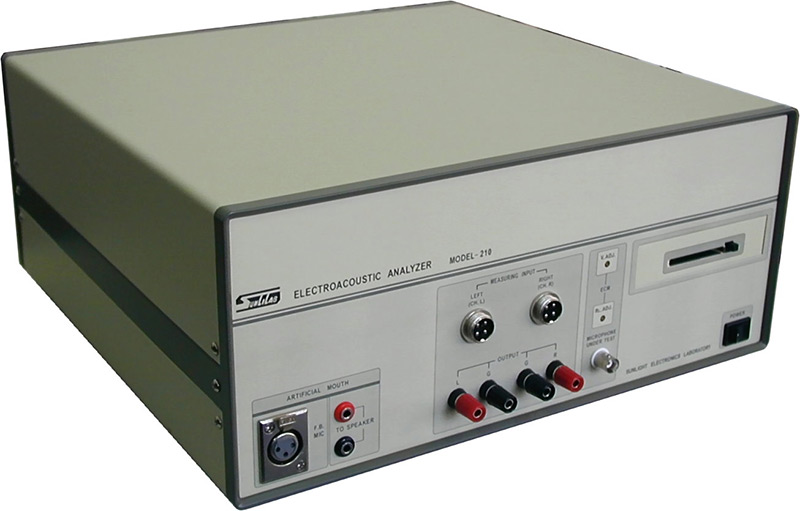

  7. 型號: 電聲分析儀 Model-210
  8. 技術參數及測試範圍:
  9. 掃描測試頻率範圍: 20Hz~20KHz 及100Hz~10KHz二種掃頻範圍
    頻響動態範圍: 60 dB, 解析度0.1 dB
    送話可測試範圍 +10 ~ -90 dBVPa
    受話可測試範圍 : 50~ 140dB SPL
    模擬嘴聲壓: 89~94 dB SPL @ MRP 由軟體設定 , 解析度 0.1 dB
    輸出訊號源: 5mV~5.0V ,解析度 1mV
    掃描測試頻率解析度: 慢檔:1/48 oct. , 每一倍頻測 48 點 。 快檔:1/12 oct.,每一倍頻測 12點。
    電源: 90V~240V , 47~63Hz , 150VA max

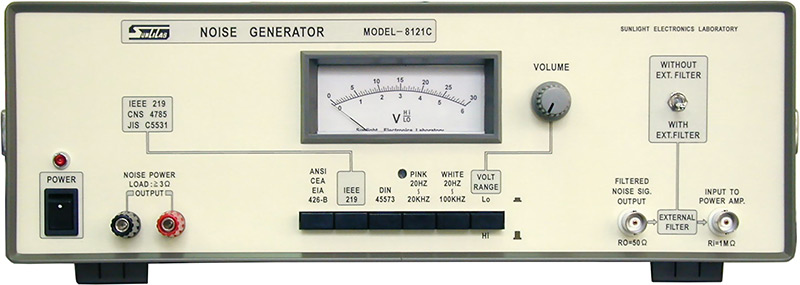

811C2 壽命實驗儀

Model -8121C

(A) Type 8200 具備 中文/英文 操作介面,並可隨時切換。 (測試過程中不可切換)

(B) Type 8200 主要的測試項目包含:

  1. 額定雜音功率
  2. 額定正弦功率
  3. 長期最大功率
  4. 短期最大功率

    Type 8200 H 級 與 Type 8200 L 級 皆有此等功能

    僅 Type 8200 H 級才有此功能

  5. 自定斷續測試
  6. 增量功率測試 。

(C) 有關 Type 8200 的 額定功率測試 或 增量功率測試:

  1. 測試過程中,能全自動判定喇叭(或耳機)有無斷線。
    當有發生斷線的情況時,Model-820 主機會立即顯示該路諸多受測喇叭之中任一支首先斷線的時間,並同時停止該路之運作。 其餘尚未有斷線之路則繼續測試,直到有斷線發生。
  2. 當所使用的全部通路都各有喇叭斷線時,即使未達總測試時間,Type 8200 亦會自動停止運作,並會有提示字告知測試者。
  3. 測試過程中,具音圈溫升偵測功能,其顯示方式,可選擇:

    (a) 表格表示法: 僅觀察溫升之數值變化,無溫升之曲線圖。 (L級及H級皆具此功能)

    (b) 曲線表示法:除可觀察溫升之數值變化外,亦能同時顯示溫升之曲線圖。 (僅H級具此功能)

  4. 測試過程中,會將各路所接喇叭 音圈的溫升變化,自動儲存於 CF card 內,測試者可隨時
    於 Model-820 主機上再讀出,方便測試者作資料之保存與分析。
  5. 測試結束後,會自動產生一個 “Report.txt” (文字檔) 及 ”Report.bmp” (圖形檔),兩者皆會被儲存於 CF card 內,“Report.txt” 的檔案內容,包含了測試畫面上的所有資訊(溫升曲線圖除外),所以,即使 Type 8200 沒有接印表機,測試者仍可於測試結束後,在一般的個人電腦上將 “Report.txt” 及 “Report.bmp” 讀出及列印。

(D) 若遇停電,Type 8200 可於市電恢復後,自動再繼續測試,不會因停電而中斷測試。

(E) Model-820 揚聲器功率監測儀 之功能:( Model-820 是 Type 8200 的主機)

  1. 內建多種訊號源: (不必使用MP3等類之記憶卡,故不必校正,直接可用)
    (a) 白雜音 ( White Noise, 20Hz ~ 20KHz, C.F. = 2 )
    (b) 粉紅雜音 ( Pink Noise, 20Hz ~ 20KHz, C.F. = 2 )
    (c) IEC 60268 ( C.F. = 2 , 符合 中國、日本、德國、英國 等多國國標)
    (d) ANSI/CEA 426B ( C.F. = 2 , 符合 美國國標)
    (e) 正弦波 ( 20Hz ~ 20KHz, 雙向掃頻)
    (f) 具 Pink Noise 的 BNC 輸出端子(C.F. = 4),可供外接特殊濾波器之用。
  2. 各種雜音輸出之頻寬,可選擇:
    (a) 依 IEC 60268 (或依 ANSI/CEA 426B) 所規範之原頻寬 (C.F. = 2),或
    (b) 利用內建之可調數位濾波器,將上述 (1)之(b)~(d) 的雜音,自由設定頻寬:C.F.值會 > 2
  3. 正弦波輸出之掃頻範圍,可選擇:
    (a) 依 ANSI/CEA 426B-2005 之原標準 (雙向掃頻); 或
    (b) 自行設定掃頻範圍:20Hz ~ 20KHz , 雙向掃頻  掃頻速度依 ANSI/CEA 426B-2005 之規定

(F) Model-822 四路功率測試器 之功能: ( Model-822 是 Type 8200 的副機,一台 Model-820 可接 2 台 Model-822 )

  1. 具備 4路功放,皆共用同一輸入訊號源 (前述 (E) (1)項之(a)~(e) 之任一訊號源,可選擇), 亦即,各通路不能各自獨立選擇訊號源。 但可個別獨立設定功率(電壓)之輸出,其與實測之 實時電壓同時顯示於螢幕上,後者誤差 ±0.3dB
  2. 每路功放各自具備短路保護,及電源電壓過低檢測。
  3. 每路功放所能負荷之阻抗及輸出功率,請參閱第 -5/5- 頁

(G) Type 8200 可分兩種軟體等級 :

  1. Type 8200H: 稱之為 Type 8200 H 級,包含前述之所有功能,售價較高,適合 R&D 與 QC 部門之使用。 (8200H 所包含的 主機820 必需是H級,副機822 則是H級或L級皆 可共用)
  2. Type 8200L: 稱之為 Type 8200 L 級,不含 增量功率測試,額定功率之測試亦不含溫升曲 線之顯示,售價較低,適合 QC 部門之使用。 (8200L 所包含的 主機820 是L級)

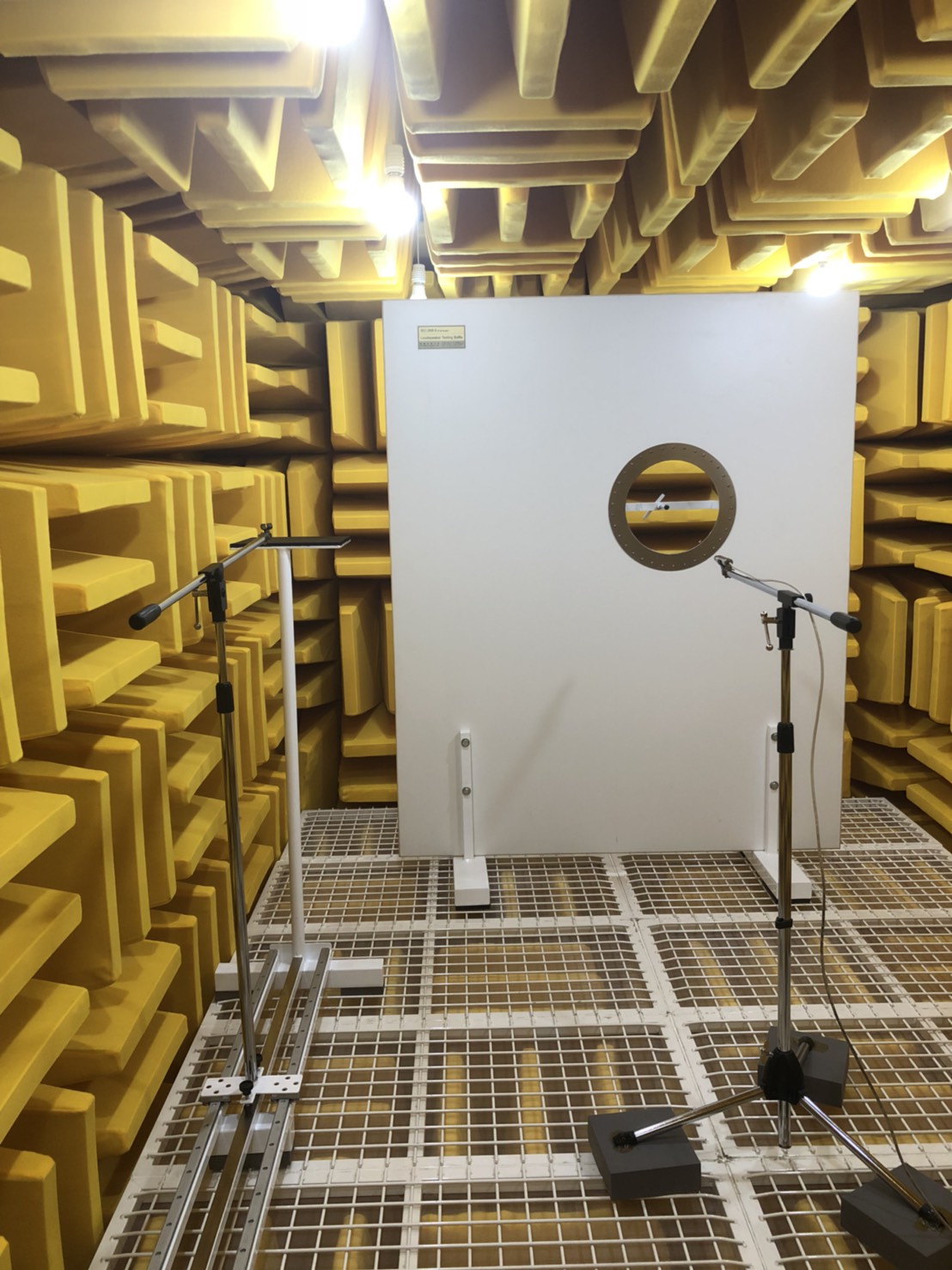

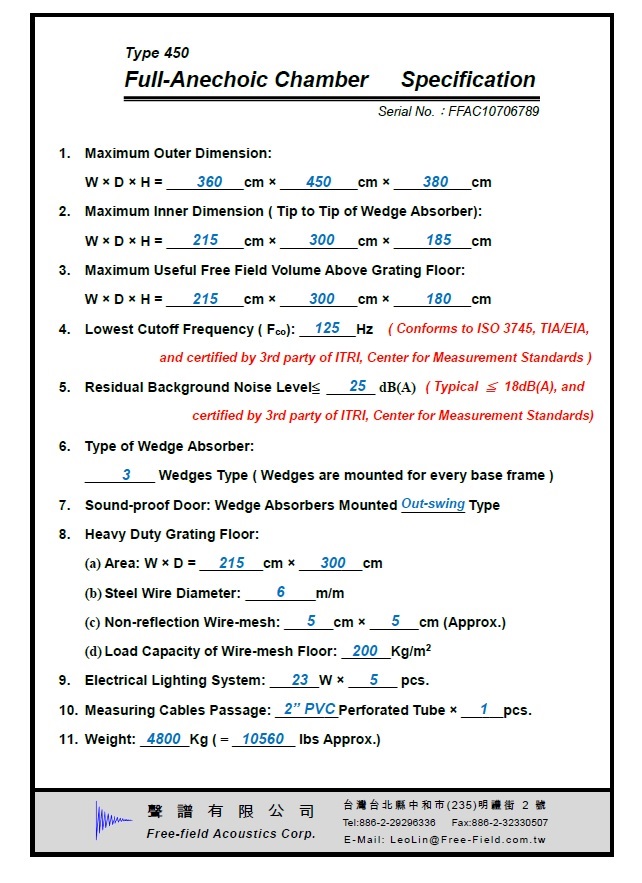

ISO 3745 全頻無響室

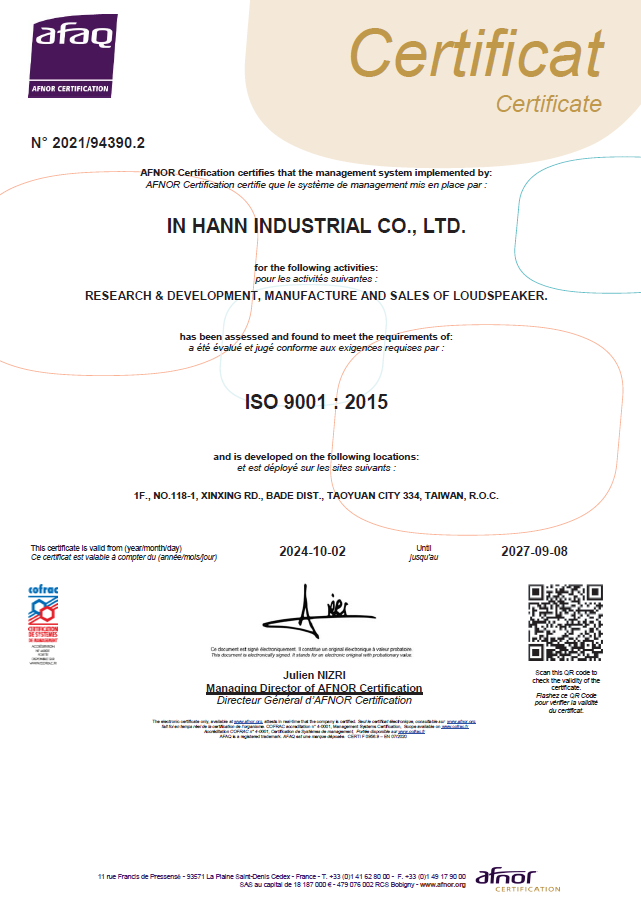

ISO 9001:2015(CNS 12681:2016)
