音箱設計：風管與被動輻射板最主要的差異及功能
音箱設計：風管與被動輻射板最主要的差異及功能
在音箱低頻設計中，「風管」與「被動輻射板」都用來利用喇叭單體背面的聲波，以延伸低頻、提高特定低頻頻段的輸出。不過兩者的工作元件不同：風管靠管內空氣柱的共振，被動輻射板則靠無磁路、無音圈的振膜質量與懸邊系統振動。兩者都可視為低音反射系統的不同實現方式。
基本原理
1. 風管式音箱
風管又常稱為倒相管、導相管或 Bass Port。它由管徑、管長與箱體容積共同形成亥姆霍茲共振器.
當低音單體振膜向內運動時，箱內空氣受到壓縮；在設計好的調諧頻率附近，風管內的空氣柱會產生共振，並由管口向外輻射聲能。此時風管輸出的低頻可與單體正面聲音接近同相，因此能補強低頻響應、提升效率。
風管的調諧頻率會受到以下因素影響：
- 箱體有效容積
- 風管截面積或直徑
- 風管有效長度
- 單體的 T/S 參數
- 吸音材料、漏氣、端口修正與實際箱體結構
2. 被動輻射板音
被動輻射板又稱被動盆、被動振膜、被動輻射器。它的外觀很像一般喇叭單體，但本身沒有音圈、磁鐵與電氣輸入；它是由箱內空氣壓力驅動而振動。
低音單體工作時，會改變箱內壓力，使被動輻射板產生往復運動。透過調整被動板的有效振動質量、振膜面積、懸邊順性與箱體容積，可把系統調整到目標共振頻率。其作用與風管一樣，都是在調諧頻率附近有效輸出低頻，並降低主動單體在該頻段附近的振幅需求。
被動輻射板常見於小型藍牙喇叭、攜帶式低音產品、超薄音箱，以及因箱體太小而難以配置足夠長風管的產品
風管的主要功能與注意事項
風管最主要的功能，是在設計調諧頻率附近提高低頻聲壓輸出，讓有限尺寸的單體與箱體得到較好的低頻延伸與效率。妥善設計時，箱體容積、風管長度與管徑會共同決定系統的低頻特性。
其優點包括：
- 成本低、結構成熟，適合量產。
- 調整方式直觀，可透過改變管長或管徑微調調諧頻率。
- 對中大型箱體或有足夠內部深度的產品，容易實現較理想的低頻設計。
- 若搭配 flare port、足夠大的截面積與適當管長，可降低風切噪音。
- 小箱體若要做很低的調諧頻率，風管通常會變得過長，造成空間不足或管內共振問題。
- 風管截面太小時，高 SPL 下容易產生風聲、喘振或壓縮效應。
- 風管本身可能產生中頻洩漏與管共振，因此通常需要適當的箱內吸音、位置安排與濾波設計。
- 在調諧頻率以下，低音單體失去風管的空氣負載保護，振幅容易快速增加，因此功率處理與高通濾波尤其重要。
被動輻射板的主要功能同樣是延伸低頻與提升調諧頻率附近的輸出，但它可避開超長風管與風切噪音的問題。對小型藍牙音箱而言，這是特別實用的優點：產品內部空間有限，但又希望做出可感受到的低頻量感與下潛。
其優點包括：
- 不需要長風管，適合小型、薄型或造型受限制的箱體
- 沒有典型風管的高速氣流，因此可避免 port chuffing 或吹氣聲。
- 可利用加減配重的方式微調共振頻率，產品調音彈性高
- 被動板面積可較大，對小尺寸主動單體而言，有助於建立更明顯的低頻輻射面積。
- 適合防水藍牙喇叭，因為它可維持封閉式的結構防護邏輯，避免開孔風管造成防水、防塵與異物進入的困難
- 被動板在共振頻率附近的位移可能非常大，設計時必須確認最大行程、間隙與撞底風險。
- 被動板重量、懸邊剛性與裝配公差都會影響調諧頻率，因此量產一致性管理很重要。
- 被動板不能只追求「越大越好」；面積、重量、可動行程與箱體容積必須配合主動單體的位移能力。
- 被動板的機械可靠度、耐溫耐濕、UV 老化與黏著強度，對戶外或攜帶式產品尤其關鍵。
- 零件成本、模具費與品管成本通常高於一般塑膠風管。
若產品是一般書架喇叭、桌上型主動式音箱、落地式喇叭，且箱體有足夠深度可安排風管，風管設計通常具有較佳的成本效益與量產便利性。

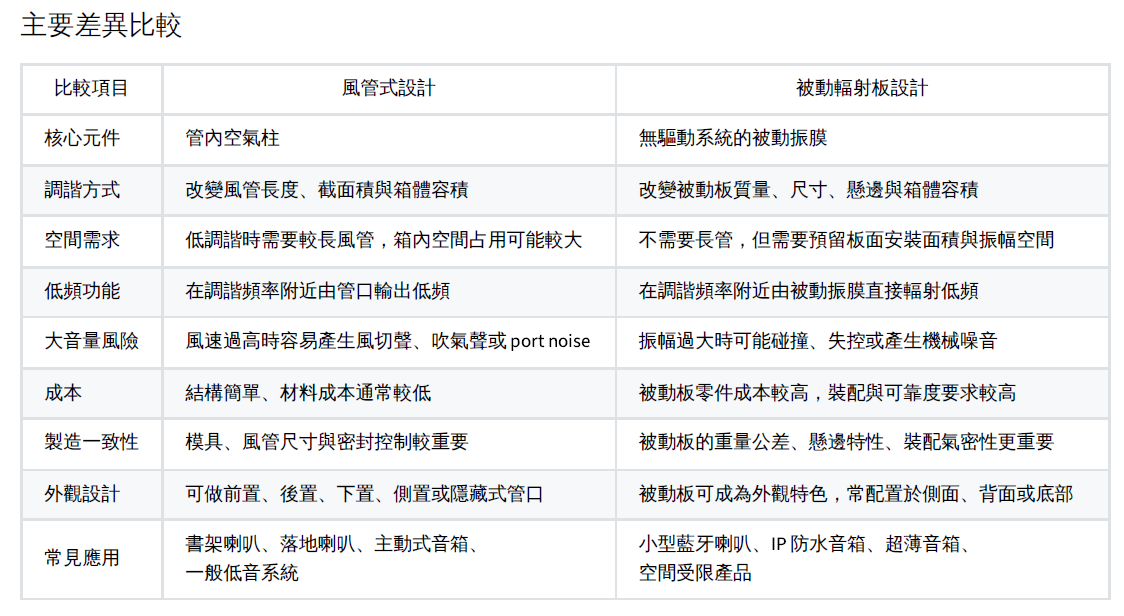

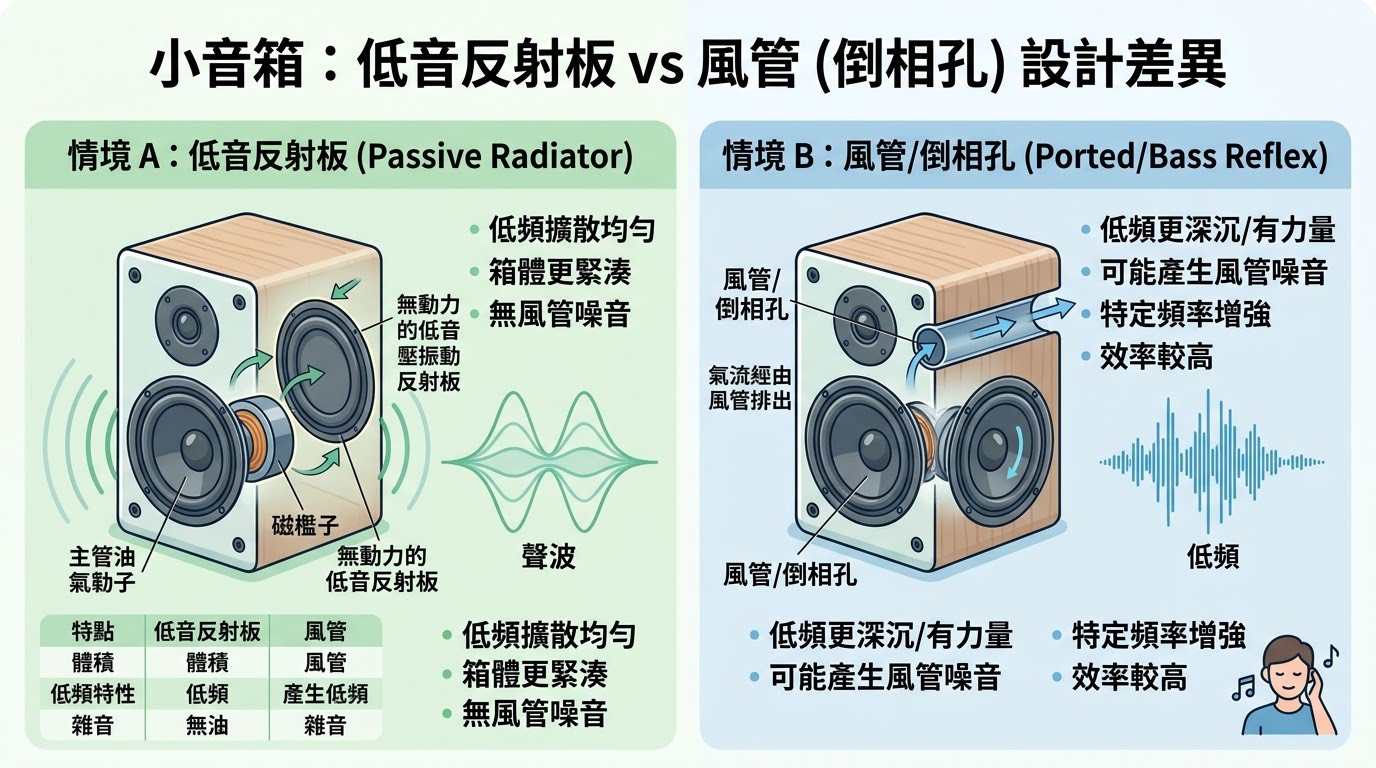

若產品是小尺寸藍牙喇叭、防水喇叭、超薄音箱，或希望避免高音量時的風切聲，則被動輻射板通常更有優勢。尤其在小箱體、低調諧的設計目標下，使用被動輻射板可避免風管過長、彎折過多或截面不足的問題.以小型攜帶式藍牙音箱為例：若使用 2 吋至 3 吋全音域或低音單體，箱內空間往往不足以容納一支兼顧低調諧與低風速的長風管；此時可搭配一個或兩個被動輻射板，透過配重把系統調到目標低頻頻段，通常更容易兼顧外觀、音壓、低頻感與防水結構。
結論
風管與被動輻射板的共同目的，是把箱內背波轉化為可利用的低頻輸出，而不是讓背波直接與正面聲波抵消。風管以空氣柱共振工作，成本低、設計成熟，但必須處理風切噪音、管長與中頻洩漏；被動輻射板以被動振膜運動工作，適合小型與防水產品，可避免長風管及氣流噪音，但成本、行程控制與量產公差要求更高。
簡單說：
- 有空間、重視成本與量產便利性：優先考慮風管.
- 箱體小、要低頻、要防水、要避免風聲：優先考慮被動輻射板。
